2024년 2회 건축사 자격시험 - 2교시 평면설계 '어린이 안전체험관' 분석

오늘은 최근 출제된 2024년도 제2회 건축사 자격시험 2교시 평면설계 과제인 '어린이 안전체험관' 기출문제를 제 나름대로 분석해보고 그 때 짚지 못한 부분이라던가 조금더 분석했음 좋았을 법한 전략을 정리해보려고 합니다. 여러 시험을 쳐보지만 나중에 보면 '풀 수 있었는데...'하면서 아쉬움이 남는 시험들이 많네요.



이번 문제는 최근 시험의 지문 레이아웃 경향(과제개요, 대지조건, 고려사항, 도면작성요령, 현황도)을 그대로 유지하면서, 총 14개의 세부 지문 항목과 지하주차장 경사로 계획, 입체적인 필로티 및 모듈 조절 등 복합적인 조건을 요구했던 과제였습니다.

시험을 복기하거나 다음 시험을 대비하는 분들은 아래 분석 과정을 통해 출제자의 의도와 지문 조건의 정답화 과정을 다시한번 스스로 점검해 보시기 바랍니다.

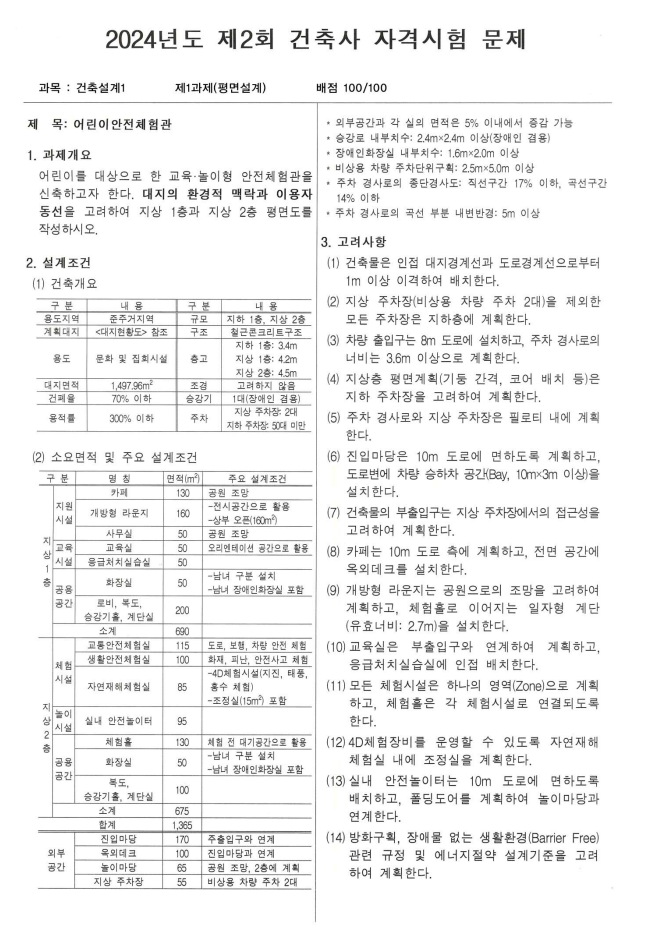

2024년 2회 건축사 자격시험 2교시 평면설계 어린이 안전체험관 분석

2024년 2회 건축사 자격시험 2교시 평면설계 어린이 안전체험관 분석

---

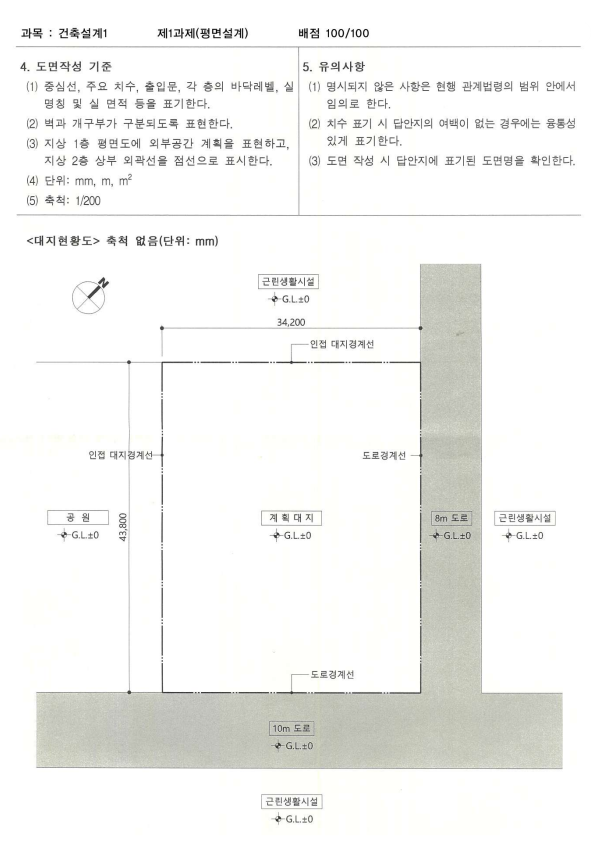

1. 대지 현황 분석 및 조건 해석

설계의 첫 단계는 대지가 가진 자연환경적 맥락과 도로 접도 조건을 정확히 읽어내는 것입니다.
북측은 인접대지로 근린생활시설이 위치해 있고, 좌측으로는 8m도로가 있어 차량이 통행하는 부출입구가 위치할 수 있음을 유추할 수 있습니다. 이 곳에 비상주차를 위한 2대가 계획되어야 하겠습니다.
남서측 아래쪽으로는 10m도로가 위치해 있어 진입마당과 주출입구, 그리고 지문에서 주어진 승하차공간이 위치해야 함을 기억해야 합니다.



접도 조건 및 출입 계획

• 10m 도로 (남서측): 주도로로서 주출입구, 진입마당(170㎡), 승하차 공간(10m×3m), 카페 외부데크(100㎡)를 배치하여 보행 인지성을 최대로 확보합니다.
• 8m 도로 (북서측): 차량 진출입 및 지상 비상주차(2대), 지하주차장 경사로, 부출입구를 배치하여 보행 동선과 차량 동선을 명확히 분리합니다.

주변 환경 및 향

• 공원 (남동측): 시각적 조망 및 동선 연계가 핵심입니다. 2층 놀이마당, 개방형 라운지 등 주요 개방 공간이 공원을 바라보도록 향을 세웁니다.
• 근린생활시설 (북측): 특별한 연계 조건이 없으므로 서비스 공간이나 코어를 배치하기에 적합합니다.

---

2. 주요 조건 및 지하 경사로 계산 법규 팁

이번 문제의 핵심 변수 중 하나는 지하주차장 진입 경사로 조건이었습니다.



경사로 및 주차 조건 분석

• 지하주차장 경사로: 출입구 폭 3.5m (30대 미만 소형 주차장 기준 적용).
• 지하층 레벨 계산:
• 지하층 층고: 3.4m
• 도달 거리: 약 24m (1층 평면상 노출 거리 약 21m)

• 지상 주차장: 8m 도로변에 2대 배치 (최소 면적 55㎡ = 주차 5m + 통로 6m, 총 $11\text{m} \times 5\text{m}$).
• 필로티 구획: 지상 주차 2대 및 지하 경사로 상부 영역은 1층 필로티 하부 공간으로 구획하여 2층의 요구 볼륨을 받쳐주도록 계획해야 합니다.

---

3. 프로그램 분석 및 층별 조닝

1층 (지원 시설 및 교육 영역)

1. 개방형 라운지 (160㎡): 1~2층 수직 오픈(아트리움) 공간. 공원 조망이 가능하며, 2층 체험홀로 직통 연결되는 일자형 직선 계단 설치.
2. 카페: 10m 도로변에면하고 전면에 옥외 데크(100㎡) 연계.
3. 교육 및 관리 영역: 교육실, 응급처치실(교육실 인접), 사무실 등을 8m 도로 부출입구 및 코어 근처에 집약 배치.

2층 (체험 시설 및 놀이 영역)

1. 체험존 (체험홀 중심): 자연재해, 교통안전, 생활안전 체험실 등 여러 체험실이 체험홀을 중심으로 집적된 하나의 통합 영역 형성 (자연재해 체험실 내 조정실 설치 필수).
2. 놀이존: 실내 안전놀이터와 옥외 놀이마당(65㎡)이 폴딩도어를 통해 유기적으로 연결되고 공원을 조망하도록 배치.

---

4. 면적 검토 및 입체적 볼륨 분석

1층과 2층의 요구 바닥면적 및 외부공간의 관계를 분석하여 수직 매스 균형을 맞추어야 합니다.



2층 = 675㎡ + 놀이마당(65㎡) + 라운지 상부오픈(160㎡) = 약 900㎡
1층 = 690㎡ + 지상주차/경사로 필로티(55㎡ 이상) = 약 745㎡

• 수직 불균형 해결 (155㎡의 차이):
  2층 필요 볼륨(900㎡)이 1층 바닥면적(690㎡)보다 큽니다. 이 차이인 약 155㎡는 1층의 지하 경사로 하부, 주차장 필로티, 주출입구 알코브 공간으로 입체적으로 흡수·활용해야 평면이 깔끔하게 정돈됩니다.

---

5. 모듈(Module) 및 그리드(Grid) 설정 전략

기본 모듈: 50 배수 체계

지문에서 제시된 대다수 실(사무실, 교육실, 응급처치실, 화장실, 생활안전체험실 등)이 50 단위로 반복됩니다.

• 기준 모듈 설정: 약 77 내외 (또는 7.5*6.6)
• 건축 가능 영역: 31.2* 40.8 (1.5m 이격 기준)
• 그리드 대안:

-  대안 A (4.5 모듈 체계): 좁은 대지 폭을 활용해 7.5*4모듈 + 복도간격(반 모듈)으로 구성.

-  대안 B (4 모듈 체계): 7.5*7.9 크기의 4개 모듈로 정돈하고 지하주차장 스팬과의 상호작용 고려.

---

6. 도면 작성 및 계획 팁

1. 치수 오차에 유연해지기:
   기본 50 모듈에 완벽히 맞추지 못하더라도 5% 오차 범위 내라면 동선 흐름과 실간 연계성을 살리는 것이 합격의 지름길입니다.
2. 지하주차장 기둥열 고려:
   1, 2층의 기둥 배치는 하부 지하주차장의 차로 폭 및 주차 모듈(8m 권장)과 직결되므로 코어 위치와 주구조열을 통합 검토해야 합니다.
3. 도면 표현 요소 체크리스트:

• 중심 치수선 및 출입문 레벨 표기
• 1층 도면상 2층 건물의 외곽선(점선) 표현 (입체적 관계 명시)
• 개방형 라운지의 일자형 직선 계단 및 수직 오픈 표기
• 10m 도로변 승하차 공간10*3 규격 표기

---

총평 및 수험 전략 시사점

2024년 2회 차 '어린이 안전체험관' 문제는 단순한 평면 구획을 넘어 지하 경사로의 입체적 연계, 필로티 하부의 효율적 이용, 그리고 외부 공원/도로와의 접근성을 종합적으로 평가하는 문제였습니다.

개별 실의 면적 맞추기에 매몰되기보다는 "주출입-부출입-차량동선의 명확한 분리"와 "체험존·놀이존의 명확한 영역성"을 잡는 것이 핵심 포인트였습니다.



---

# 참고자료 및 출처

1. 한솔아카데미 : 건축사자격시험 출제문제
