다음 건축사 자격시험이 이제 30일가량 남았습니다.
저는 2교시 평면 설계 한 과목만을 남기고 있습니다. 이상하게 다른 과목들보다 제일 먼저 합격할 것 같던 자신감이 있었는데, 제일 늦게 그리고 이리 오랫동안 준비하게 될 줄은 몰랐네요. 이번 시험이 마지막이었으면 좋겠다는 생각을 간절하게 해 봅니다.
건축사 2교시 평면설계 과목은 제시된 지문의 복잡한 설계 조건과 프로그램 간의 관계를 제한된 시간 내에 명쾌한 모듈과 동선 체계로 도판화하는 능력을 평가합니다. 최근 출제 경향을 보면 단일 건축물을 넘어 두 개 이상의 동으로 분리되는 분동형 배치, 입체적인 옥상 연결 휴게데크, 그리고 1~2층을 관통하는 대공간(독서 계단 등)의 단면적 연계를 요구하는 문제가 자주 등장하고 있습니다.
이번 포스팅에서는 공원 연접 대지 내 '어린이 도서관 및 편의시설' 신축 과제를 바탕으로 지문 정독부터 대지 현황 분석, 모듈 및 그리드 설정, 층별 조닝, 입체적 공간 구성, 그리고 주요 대안 비교까지 단계별 정답화 전략을 상세히 분석해 보겠습니다.
1. 개요 및 시험 작성 조건 분석
본 문제는 도로에 직접 접하지 않고 인접 주차장을 통해 접근하는 특수한 대지 조건에서, 어린이 도서관과 편의시설이라는 2개 동을 분동형으로 계획하는 과제로 출제되었습니다.
1) 시험 지문 및 작성 용지 특성

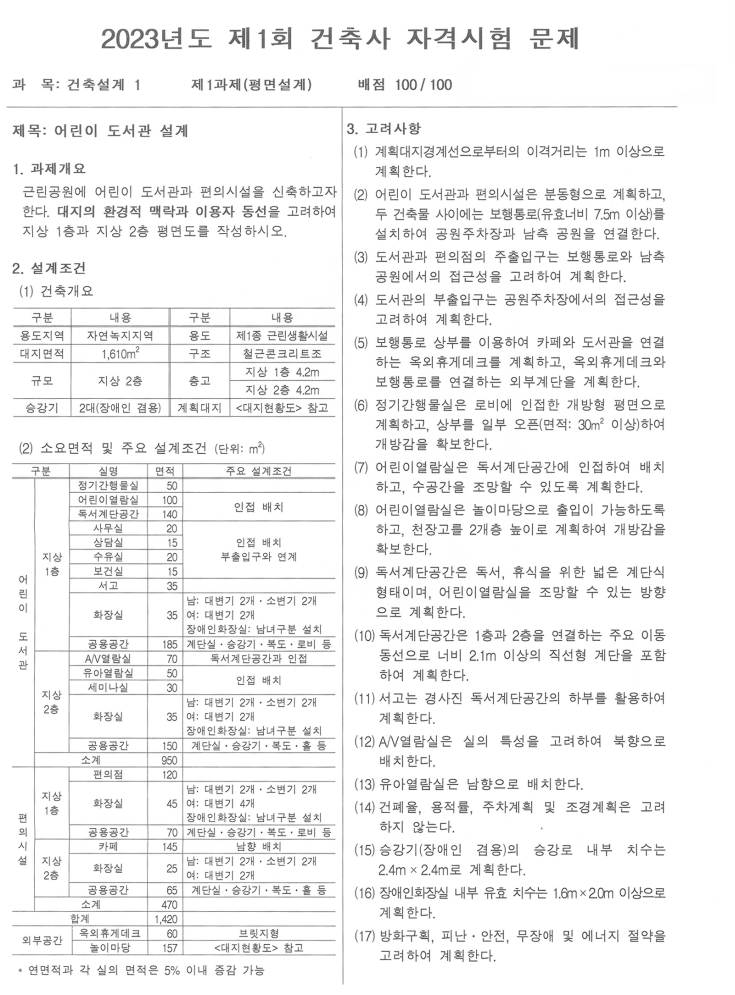

- 지문 구성: 1페이지에 건축 개요, 면적표, 요구 조건이 배치되고, 2페이지에 작성 요령과 대지 현황도가 위치하는 전형적인 최근 출제 패턴입니다.
- 답안 작성 용지 세팅: 대지의 한쪽 귀퉁이 레이아웃만 제공되므로 수험생이 직접 대지 경계선을 도판에 완성해야 합니다. 좌측에 1층 평면도, 우측에 2층 평면도를 배치하는 형식입니다.
- 주요 과제: 공원과 연접한 세 면의 환경적 특성 활용, 두 동(도서관-편의시설) 간의 수평/수직 동선 연계, 그리고 1~2층을 입체적으로 연결하는 독서 계단 및 서고 공간의 단면적 해결이 핵심입니다.
2. 대지 현황 분석 및 기본 세팅
대지가 가진 환경적, 도시적 맥락과 특이한 진입 여건을 읽어내는 것이 올바른 토지 이용 계획의 출발점입니다.
| 조건 구분 | 현황 분석 및 계획 방향 |
|---|---|
| 지형 레벨 | 지문에 레벨 표시가 없는 완전 평지형 대지 (경사지 제약 없음) |
| 도로 및 진입 | 전면 도로가 직접 접하지 않고 인접 주차장으로부터 접근하는 구조 |
| 주변 환경 | 세 면이 공원으로 둘러싸임. |
• 동측 (수공간/남향): 어린이 열람실 및 주요 거실 배치
• 서측 (어린이 놀이터): 어린이 열람실 직접 출입 동선 확보
• 북측 (수목 영역): AV 열람실 배치 (북향 조건) |
| 향 및 방위 | 수공간이 위치한 남동측 향이 채광 및 조망의 핵심 축 |
3. 핵심 설계 조건 구조화 및 해석
지문에 제시된 17개 항목의 세부 조건을 외부 공간, 실별 특성, 입체 동선, 기타 조건의 4가지 축으로 분류하여 검토합니다.
① 외부 공간 및 배치 조건
- 건축물 이격 및 보행 통로: 대지 경계선에서 최소 1m(기둥 중심선 기준 약 1.5m) 이격하며, 공원에서 주차장까지 폭 7.5m 이상의 보행 통로를 확보합니다.
- 분동형 배치: 어린이 도서관과 편의시설을 별개 동으로 분리하고, 2층에 옥상 휴게데크를 설치하여 두 동을 수평적으로 연결합니다.
- 놀이마당 연계: 서측 놀이마당에서 어린이 열람실로 직접 출입할 수 있는 외부 동선을 계획합니다.
② 주요 실별 향 및 조망 조건
- 어린이 열람실: 수공간 조망 확보 및 놀이마당 직접 출입 가능 구조.
- 유아 열람실: 남향 배치 조건 준수.
- AV 열람실: 북향 배치 조건 준수 및 독서 계단과의 직접적인 연계 요구.
- 편의시설 (편의점/카페): 1층 편의점, 2층 카페 배치를 통해 공원 조망을 극대화.
③ 입체 동선 및 특수 기능
- 독서 계단 및 서고: 1층과 2층을 입체적으로 연결하는 개방형 계단 공간으로 계획하며, 계단 하부 공간을 활용하여 서고를 배치합니다.
- 정기 간행물실: 1층 로비와 연계하며 상부 오픈 영역을 확보합니다.
- 부출입구 연계: 주차장 및 보행 통로에서 도서관 부출입구로 수월하게 접근할 수 있도록 계획합니다.
④ 작성 요령 및 기타 조건
- 층고 및 승강기: 층고는 각각 4.2m이며, 장애인 겸용 승강기 2대 설치.
- 제외 요소: 건폐율, 용적률, 주차 대수, 조경 면적 산정은 고려 대상에서 제외하여 평면 완성도에 집중하도록 유도.
- 표현 기법: 1층 평면도상에 2층 상부 매스 외곽선을 점선으로 명확히 표현.
4. 면적 분석 및 모듈 설정 전략
1) 면적 구성 및 그룹 조닝
- 어린이 도서관 1층 : 정기 간행물실+ 어린이 열람실/독서 계단/서고 영역 + 로비 및 공용 코어
- 어린이 도서관 2층 : AV 열람실 + 유아 열람실 + 세미나실 + 공용 공간 (※ 1층 독서 계단 및 정기 간행물실 상부 오픈으로 인해 2층 입체 볼륨은 약 605 확보)
- 편의시설 동 : 1층 편의점 + 2층 카페 + 공용 코어
2) 단위 모듈 도출 및 그리드 세팅
면적표 상의 소규모 실들(서고, 상담실, 수유실, 화장실 등)이 모두 35 단위로 구성되어 있습니다.
- 기준 모듈 치수: 건축 기본 최소 모듈인 6*6 적용.
- 실별 모듈 환산:
- 서고/화장실/수유실: 36
- AV 열람실 / 상담실·보건실 영역: 72
- 독서 계단 및 연계 영역: 144
- 건축 가능 영역 모듈 분할:
- 전체 X축 32 구간 > 6*5 + 양측 1m 여유 치수.
- Y축 도서관 동 > 6*3.5 배치.
- Y축 편의시설 동 > 6*1.5 배치.
5. 층별 프로그램 조닝 및 동선 체계
1) 1층 공간 및 동선 계획
- 주출입구 및 로비: 보행 통로 교차점 코너부에서 진입하도록 설정하여 입지 인지성을 확보합니다.
- 어린이 열람실 & 독서 계단: 동측 수공간 조망 및 서측 놀이마당 출입이 가능하도록 전면에 배치하고, 이와 연접하여 2층으로 올라가는 독서 계단을 설치합니다.
- 서고의 입체적배치: 층고 4.2 조건을 활용하여 독서 계단 하부의 높이가 확보되는 공간에 서고를 내장시킵니다.
- 부출입구: 주차장 측에서 바로 도서관 로비 및 서비스 영역으로 들어올 수 있는 부출입 동선을 완성합니다.
2) 2층 공간 및 동선 계획
- AV 열람실: 지문 조건에 따라 북측 수목 공원 방향으로 향을 고정하고, 독서 계단상부 도착 지점과 자연스럽게 연계시킵니다.
- 유아 열람실 & 세미나실: 남향 채광을 확보할 수 있는 전면부에 그룹핑하여 배치합니다.
- 옥상 휴게데크 수평 동선: 2층 홀에서 외부로 나와 도서관 동과 편의시설 동(카페)을 연결하는 옥상 휴게데크를 형성합니다.
6. 독서 계단 팁 및 최종 드로잉 체크포인트
[특수 공간] 독서 계단(계단형 단열 공간) 상세 계획 기법
이 문제의 가장 큰 변별력은 독서 계단의 평면 및 단면 표현에 있습니다.
- 계단폭 및 중간 참: 층고 4.2 를 이동해야 하므로 최소 2.1 이상의 계단 폭을 확보하고, 중간에 반드시 중간 참을 설치해야 합니다.
- 독서용 바닥 구획: 통행용 계단 옆에 사람들이 앉아서 책을 읽을 수 있도록 2~3단마다 평지 구간(통합 레벨)을 분절하여 도면상에 가로 선분으로 구획 표현합니다.
- 친환경 기법 연계: 독서 계단 상부 지붕에 천창을 설치하고, 향에 따라 남측 수평 루버/서측 수직 루버를 도판에 명시하여 친환경 요소 감점을 방지합니다.
합격을 결정짓는 최종 드로잉 체크포인트
- 2층 상부선 점선 표기: 1층 평면도 작성 시, 1층 바닥보다 튀어나오거나 형성된 2층 상부 매스 외곽선 및 옥상 데크 라인을 점선으로 빠짐없이 작성합니다.
- 단면 입체 요소 도출: 독서 계단 하부 서고 표시, 정기 간행물실 상부 오픈 빗금 표기, 2층 AV 열람실 연계 표시를 명확히 기입합니다.
- 외부 출입구 및 BF 동선: 놀이마당 연계 출입문, 주차장 연계 부출입구, 주출입구 방풍실 및 장애인 화장실 규격을 확실하게 도판화합니다.
7. 총평 및 마무리글
본 과제는 단순한 평면적 실 배치를 넘어, 독서 계단을 통한 1~2층의 입체적 단면 연계, 공원 및 주차장 방향으로의 명쾌한 부출입 동선 형성, 그리고 6*6 기본 모듈을 활용한 신속한 그리드 세팅이 합격을 가르는 핵심 열쇠였습니다.
지문에 제시된 향 조건(유아 열람실 남향, AV 열람실 북향)과 조망 조건을 먼저 고정한 뒤 모듈을 조절해 나가는 연습을 지속한다면, 유사한 분동형 건축물 설계문제에서 당황하지 않고 득점 할 수 있는 가장 대표적인 문제이니 열심히 연습하고 복기해봐야겠습니다. 이번 시험에서 2교시 합격할 수 있도록 열심히 노력합시다!
# 참고자료 및 출처
1. 한솔아카데미 : 2023년 1회 건축사자격시험 출제문제
